返回中心首頁 > 產品中心 > 干式變壓器

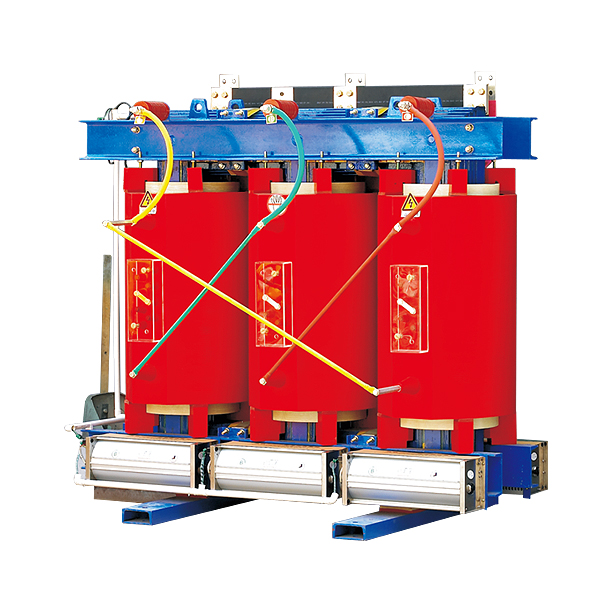

干式變壓器SC(B)9型35kV環氧樹脂澆注干式變壓器

下載附件在線詢盤

產品概述
適用范圍
型號規格
技術指標

具有廣泛的使用領域，尤其適合適用在防火要求高的場所，如礦井，油田，地鐵，發電廠，學校，醫院，商業中心，高層建筑及一切戶內配置系統中。

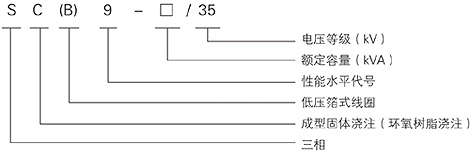

型號含義

鐵心

◎ 鐵心選用進口優質冷軋硅鋼片，全斜接縫結構，心柱采用F級無緯粘帶綁軋。
◎ 鐵心表面采用環氧樹脂包封，降低了空載損耗，空載電流和鐵心噪聲。
◎ 夾件和緊固件經特殊表面處理，使產品外觀質量有了進一步提高。

高壓繞組
高壓繞組用帶填料環氧樹脂真空澆注，極大地減少了局放量，提高了線圈電氣強度，繞組內外壁用玻璃纖維網格板填充，增強了線圈的機械強度，提高了產品抗突發短路的能力，線圈永不開裂。

低壓繞組
低壓繞組采用箔式結構，解決了用線繞時軸向螺旋角的問題，使安匝更平衡，同時線圈采用軸向冷卻風道，增強了散熱能力，，繞組層間采用了DMD環氧樹脂預浸布，整體固化成形。

制造工藝
線圈在高精度繞線機上繞制，低壓繞組采用箔式繞制結構。變壓器容量擴大時有通風道。繞制完畢后進行真空干燥，整個澆注及固化過程完全按照工藝要求進行操作，所有過程都需有嚴格的監視，并視情況進行調整。澆注的精密制造過程使線圈無氣泡，空穴，使制成的變壓器達到優質運行效果。

溫控系統和冷風系統
采用橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風壓高，外形美觀等特點，增強了變壓器運行安全可靠性。

保護外殼和出線母排
保護外殼對變壓器作進一步的安全保護，防護等級有IP20，IP23等，外殼材料有冷軋鋼板，不銹鋼板等供用戶選擇。低壓出線用標準母線排出線，側出線和頂出線均可，也可為用戶設計特殊出線方式。

● 安裝高度：海拔不超過1000m；
● 電源電壓的波形：似于正弦波；
● 多相電源電壓的對稱性：
多相變壓器所連接的電源電壓應近似對稱。
● 環境溫度：最高氣溫+40℃
最高日平均氣溫+30℃
最高年平均氣溫+20℃
最低氣溫-30℃（適用于戶內式變壓器）

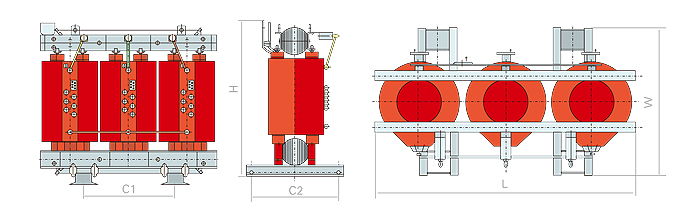

額定容量	安裝尺寸
（kVA）	L	W	H	C1	C2
30	1070	890	1050	660	660
50	1180	890	1050	660	660
63	1220	890	1250	660	660
80	1230	890	1350	660	660
100	1250	900	1500	660	660
160	1540	920	1660	820	820
200	1620	920	1750	820	820
250	1650	940	1800	820	820
315	1670	940	1850	820	820
400	1720	1150	1900	820	820
500	1810	1150	1940	820	1070
630	1850	1150	1990	820	1070
800	1990	1150	2010	820	1070
1000	2020	1150	2040	1070	1070
1250	2080	1150	2120	1070	1070
1600	2130	1150	2320	1070	1070
2000	2180	1150	2480	1070	1070
2500	2200	1150	2600	1070	1070
3150	2580	1320	2610	1070	1070
4000	2680	1320	2650	1070	1070
5000	2890	1350	2680	14750	1070
6300	0980	1700	2800	1475	1070

SC(B)9-35kV變壓器

額定容量	電壓組合			聯結組	損耗（kW）		空載電流	短路阻抗	重量
(kVA)	高壓(kV)	高壓分接范圍	低壓（kV）	標號	空載	負載(120°)	(%)	(%)	本體重	帶外殼重
30	35 38.5	±5% ±2×2.5%	0.4 11 10.5 10.6 3.3 15	Dyn11 Yyn0 Yd11 YNd11	0.35	0.85	2.8	6.0	680	730
50					0.45	1.10	2.8		720	770
63					0.50	1.45	2.6		780	830
80					0.58	1.95	2.5		810	860
100					0.65	2.30	2.4		890	950
125					0.73	2.60	2.3		950	1010
165					0.86	2.90	2.2		100	1060
200					1.00	3.35	2.2		1260	1320
250					1.15	3.85	2.2		1420	1480
315					1.32	4.20	2.0		1730	1790
400					1.55	5.40	2.0		1840	1900
500					1.82	6.65	2.0		2200	2270
630					2.09	7.73	1.8		2630	2700
800					2.45	9.10	1.8		3260	3330
1000					2.72	10.5	1.8		3990	4060
1250					3.18	12.8	1.6		4470	4540
1600					3.64	15.5	1.6		5570	5640
2000					4.72	18.2	1.4		6410	6480
2500					5.00	21.5	1.4		6930	7030

訂貨須知
訂貨時應提供產品型號、額定容量、高低壓額定電壓及高壓分接范圍、相數、頻率、聯結組標號。
