返回中心首頁 > 產品中心 > 高壓開關柜

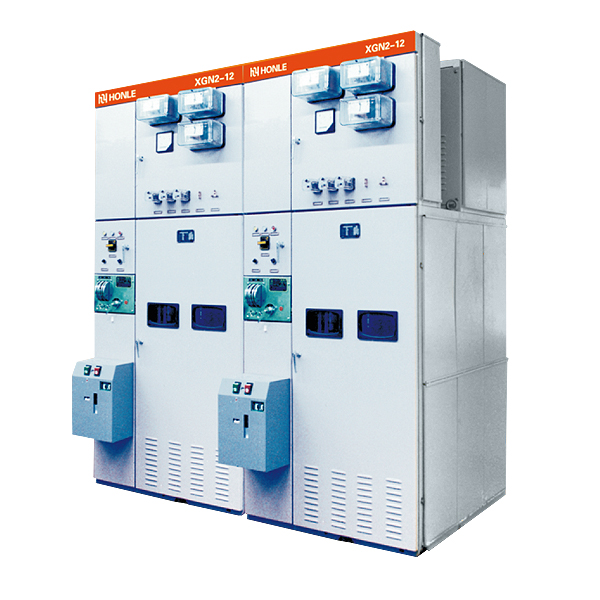

高壓開關柜XGN2-12箱型固定交流金屬封閉開關設備
  • 產品概述
  • 適用范圍
  • 型號規格
  • 技術指標
  XGN2-12箱型固定交流金屬封閉開關設備(簡稱開關柜)用于3.6-12kV三相交流50Hz系統中作為接受和分配電能之用的戶內成套配電設備，具有對電路控制保護和監測等功能。其母線系統為單母線帶旁路母線，并可派生出雙母線結構。
  本開關柜符合國家標準GB3960《3-35kV交流金屬封閉開關設備》及國家標準IEC298的要求，并具有一套完善的性能可靠、功能齊全、結構簡單、操作方便的機械式防誤式閉鎖裝置，簡便 而有效的達到兩部提出的“五防”閉鎖功能。

 開關柜的主開關采用ZN28A-10型系列真空斷路器。真空斷路器配用CD17系列電磁操動機構、CT17或CT19B彈簧操作機構。隔離開關采用CN30-10旋轉式隔離開關系列產品。

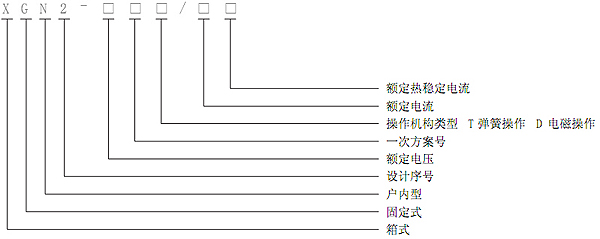

型號含義


● 周圍介質溫度不高于+40℃，不低于-25℃；
● 海拔高度：海拔不超過1000m；
● 相對濕度：日平均值不大于95%；月平均值不大于90%；
● 飽和蒸汽壓：日平均值不大于2.2×10-3MPa；月平均值不大于1.8×10-3MPa；
● 地震烈度：不超過8度；
● 沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。
● 在使用環境不能完全滿足上述條件時，產品也可采用抗?jié)駸帷?/span>

開關柜技術參數
 額定電壓  KV  3、6、10
 最高工作電壓

 KV

 3.6、7.2、12
 額定電流  A  1000  1250～3000
 額定開斷電流(有效值)  KA  20、25  31.5、40
 額定關合電流(峰值)  KA  50、63  80、100
 額定動穩定電流(峰值)  KA  50、63  80、100
 額定動穩定電流(有效值)  KA  20、25  31.5、40
 熱穩定時間  S  4
 防護等級    IP3X
 母線系統    單母線  單母線帶旁路
 操作方法    電磁(CD17)  彈簧儲能式(CT19)

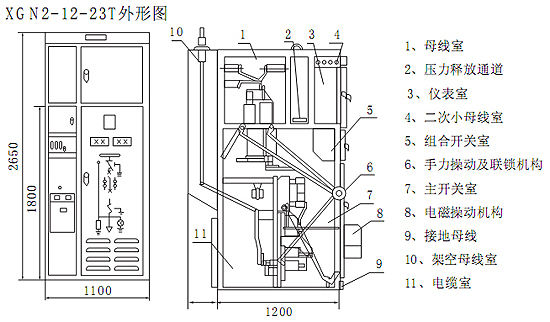

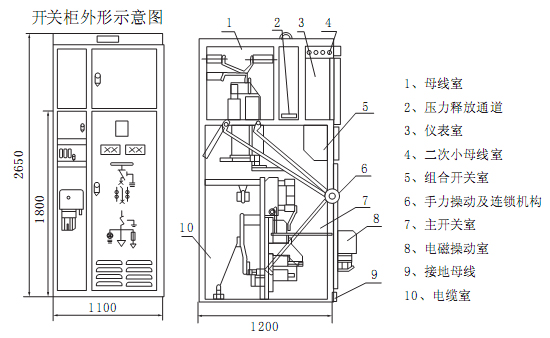

 外形尺寸  mm  1100×1200×2650(標準)
 重量  kg  約1000～1300
